ブリッジ回路の解き方

1級電気工事施工管理技士、2級電気工事施工管理技士を受験する上で役に立つかもしれないちょっとした情報です。

ここで紹介するのは、学科試験に出るかもしれないブリッジ回路の解き方です。
難しい事は考えないで、解き方だけ覚えましょう。
管理人は解き方の証明が出来ません。

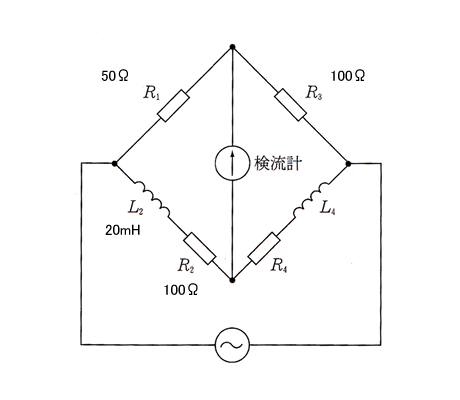

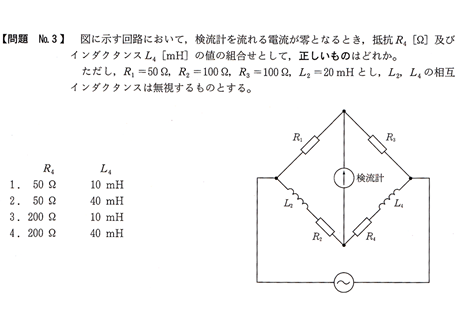

問題で、与えられた値を入れてみます。

検流計を流れる電流が零となる時は次の関係が成り立ちます。


同じ比率となります。これを暗記してください。
施工管理の試験では、答えを出す過程を要求されていません。
与えられた値を入れてみます。


R4は次のようになります。


L4は次のようになります。


R4=200Ω、L4=40mHで答えは、④番となります。
この手の問題が出れば一問ゲット出来ます。
